当ブログにも「iPad2」購入の記事が残ってました。



購入から5年以上経ってます。

当時はランドロックが買えたらしいけど、今じゃ2万でお釣りがきちゃう。

デジタル機器の寿命ってホント短いね(´－｀)

さて、我が家のiPadさんの現状を確認。

iPad 2 Wi-Fiモデル 64GB MC916J/A [ブラック]



・電源は入るけど、ホームボタン故障。
・「パスコード」を設定、パス忘れ、ログイン失敗を繰り返し、システムロック。

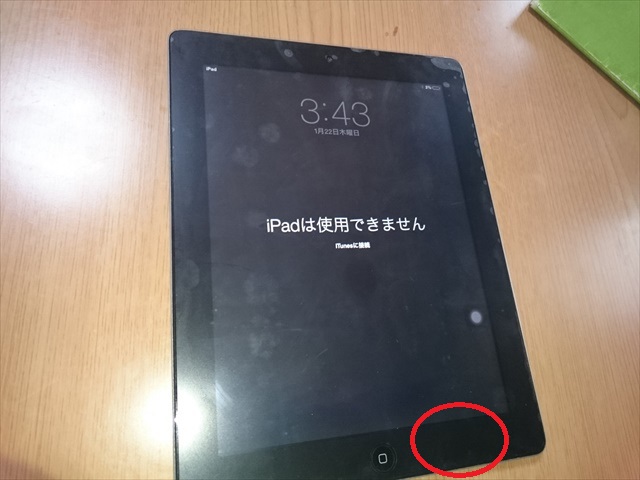

・「iPadは使用できません。itunesに接続してください」と表示されロック画面解除不可
・itunesに接続してもホームボタンが壊れてるので接続不可。
・出荷状態に戻す「リセットモード」は、ホームボタンが壊れてるのでリセット不可。


まさに八方ふさがり（笑）


壊れているホームボタンさえ直しちゃえば、どうにかなるかな～って思ったのは数年前。



ホームボタン修理、メーカーでは保障期間が過ぎてるので新品購入となる。
外部修理業者ではフロントガラス交換になるので数万円という修理費。

以上がiPadさんが化石になってた原因。

ところが最近、フロントガラス交換は自分で修理できるという情報発見。

さっそく、パーツをAmazonで取寄せてみる。



SKILIWAH®　ipad2専用　交換用タッチパネル


価格は1500円程度。しかも専用工具付。これで直せれば安いよなぁ。

ただし、説明書（マニュアル）等は一切なし。ネット検索の情報だけが頼りです。
（Google等で「ipad2 フロントガラス交換」で検索すれば出てきます）　

そして、これはお決まりの文句となりますが。

自己改造はメーカー保障失効。
自己修理で失敗し破損したとしても自己責任。

タブレット修理は初体験の私。失敗してスクラップになってもいい覚悟で。

ダメだったときは、心の中でスティーヴに謝ろう（笑）


自己修理のために用意した道具はこちら。



「SKILIWAH®　ipad2専用　交換用タッチパネル（工具付）」
その他に自分で用意したのはドライヤー、精密ピンセット、手袋、
また、写真にないけど精密ドライバー（マイナス）、液晶拭きクロス、エアーダストスプレー。

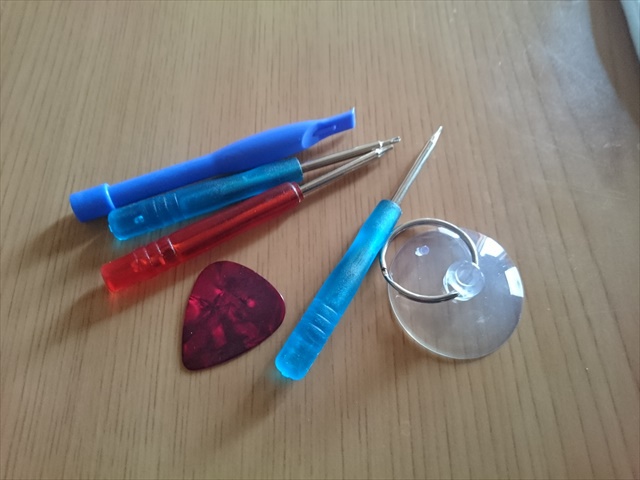

そしてセットで入ってた工具はこちら。


足りなかったわけではないんですが、私個人的には
精密ピンセットと精密ドライバー（マイナス）はあった方が便利でした。

注文したフロントガラスは白。



購入当時、人気カラーで入手困難だった白デスよ(´∀｀*)ｳﾌﾌ

ホームボタン、付属コード、接着用シールもついてます。




それでは「iPad2復活計画」スタート！(*≧▽≦)σ


まず先に。

もし画面割れ等で交換の場合、iPadが正常作動するようでしたら
データのバックアップを事前に取りましょう(ﾟДﾟ)ﾉ

私のように八方ふさがりではどうにもなりませんが（笑）

さて、iPad本体の電源をオフにして
フロントガラスと本体を接着をはがす作業を始めます。

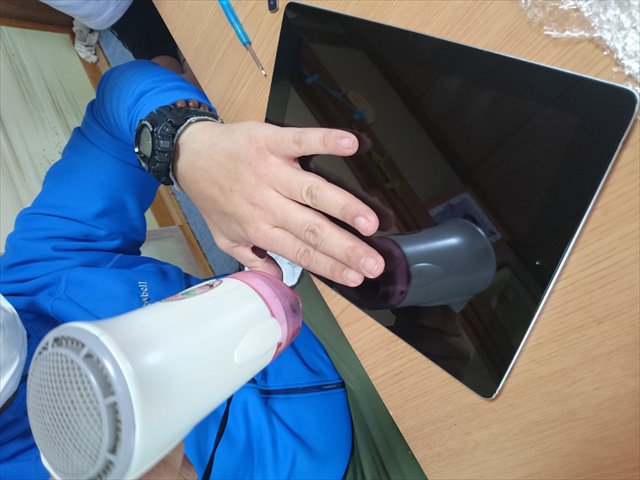

ガラスは強力接着テープでガラスが固定されてるので、ドライヤーの熱で接着力を弱めながらはがします。

はがす手順はホームボタンを下にして右下角から反時計回りに。

まずは右下角を温めて、精密マイナスドライバーを差し込みます。



この時、「バキッ！」っと心臓に悪い音がします（笑）

また、接着面（画面黒縁1ｃｍ程度）より中にドライバーを入れると
液晶パネルを傷つけますので差し込みすぎに注意。

慎重にゆっくり差し込みましょう。

またドライヤーの温風は液晶パネルへダメージを与えるかもしれませんので
なるべく接着面だけに温風が当たるようにした方が良いと思います。

私の場合はタブレットカバーをかぶせながら作業しました。



精密マイナスドライバーである程度ガラスを起こしたら、付属のプラスチックヘラで
温めながらゆっくり接着面をはがしていきます。

はがすときに注意しなければならないのが接続コード類。

右下にはwi-fiアンテナ。




左下にはタッチパネル接続コード。



この他、3G回線モデルの場合はさらにコードがあるらしいので切らないように注意しましょう。

私はwi-fiアンテナをスルーしてて危うく切りそうになりました(；・∀・)

フロントガラスを外したら、液晶パネルのビス4本を付属のプラスドライバーで外します。



そして液晶パネルオープン。



この時、液晶パネルには触らないようにしましょう。
また、反対側に置くときはキズがつかないようにプチプチ梱包材などを置いておきましょう。



この後、液晶パネル接続コネクタを外します。



コネクタにはロックピンがあるので解除してから外します。

ロックピン解除方法は簡単ですが・・・
写真撮り忘れたので他サイトを参考にしてください（汗）

次はタッチパネル接続コネクタを外します。



このコネクタにもロックピンがあるので解除してから外します。
そしてコレもロック解除は簡単なんですが・・・
写真撮り忘れたので他サイトを参考にしてください（大汗）

テンパってるWishに免じて許してください(#T-T)


2つのコネクタを外したら、ようやくフロントガラスを外すことができました。




初めての作業だったのでかなり緊張してたせいか、ここで一息（＞ω＜；）ふぅ・・・

作業を手伝ってくれてたリョウさんが外したガラスで遊んでる（笑）




どこかで見たことあるシーン？




オ○ムの殻だ（爆）


さて緊張がほぐれたので、新しいフロントガラスを設置しよっと。

外した作業と逆の手順で設置していきます。



タッチパネル接続コード、液晶パネルコネクタの順に接続します。

しっかりと差し込んで必ずロックしましょう。

ここ、意外と大事です。

旧ガラスを外せた安心感でハマる落とし穴。
この接続が甘いと、ガラス張ってから「繋がらない」「認識しない」と気づき

またフロントガラスを外すという大惨事が待っています(；ﾟДﾟ)

ロックしたことを確認したら、液晶パネルを取り付けます。

4本のビスで固定したら、液晶パネルについてるゴミや汚れを
そぉー・・・っと液晶拭きクロスで傷つけないように拭き取ります。



そして接着テープの保護フィルムをはずし、
最後にエアーダストスプレーでガラス面、液晶面ともに細かい埃を吹き飛ばします。

いよいよ、フロントガラス接着。

タッチパネル接続コードの余った部分を折りたたみながら
ガラスを本体に接着していきます。



この時、フロントカメラのレンズがずれないように注意しましょう。

最後に位置がしっかり決まったら、縁周辺をギュッギュと圧着して完了です。



さてこの後はドキドキの起動試験。

まずは電源入るかな？

無事起動し、交換前のエラーと同じ画面でホッと一息。




そして今回の目的であるホームボタン復旧はどうか？

電源ボタンとホームボタンを同時押しして、

リセットモードオーン！！




ｷﾀ――(ﾟ∀ﾟ)――!!


待ち望んでいたリンゴマーク！


スティーヴ！ボクはやったよ！！


思わず隣にいた息子と手を合わせ

☆-ヽ(*´∀｀)八(´∀｀*)ノｲｴｰｲ

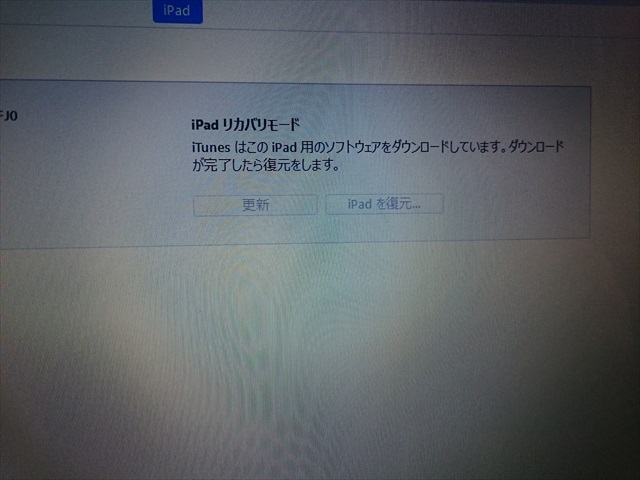

さてこの後はＰＣに繋いで、リカバリー作業。




一度、工場出荷状態に戻して最新OSのインストール。そして復元作業。




これにまた時間がかかる。

え～まだ終わらないの～～～？



かのんさんも飽きたご様子（笑）

イインデス！

ここまでくれば、あとは自動で勝手に処理してくれるので。



ビール飲んでゆっくり待ちましょう！（爆）

修理開始から約4時間くらい。



「iPad2復活計画」ミッションコンプリート！！


初めての作業ということもあり、時間はかかってしまいましたが

無事、我が家のiPad2は復活を成し遂げました♪

スペック不足で動きはカクカクだけど（笑）

これからも大事に使っていきたいと思います。

また、今後もiPad、iPad-miniでフロントガラスが割れたとしても
自分で交換できるので、イイ経験となりました。
